Инструкция по установке в гирбокс V3

Проверка системы перед установкой


Для проверки работоспособности системы потребуется:


Источник сжатого воздуха со стабильным выходным рабочим давлением предназначенный для ВВД систем и


ограничением в 150 psi


- АКБ


- Телефон или планшет с ОС Android и поддержкой BL 4.0 и выше



Визуальный осмотр и проверка соединений


В процессе транспортировки система подвергается вибрационным нагрузкам, что может привести к раскручиванию


обслуживаемых резьбовых соединений собранных без фиксации резьбы. Проверьте соединения, и в случае необходимости подтяните их.



Установка


Установка системы производится в стенки гирбокса AEG. Дополнительно потребуется СК и пластина селектора, штатный набор крепежа и механическая фурнитура блокировки СК.


Система устанавливается в стенки гирбокса v3 , с осевым расположением нозла.


Рекомендации по подготовке стенок гирбокса к установке:


Полностью разобрать стенки гирбокса, демонтировать все элементы механических компонентов, очистить от


смазки и грязи .



Удалить части корпуса гирбокса как на фото ниже:

Установить плату в гирбокс. как показано на фото.


Избегать любого контакта плат, и радиокомпонентов напаянных на плату с корпусом винтовки или гирбоксом.


Короткое замыкание через металлические части корпуса наверняка приведет к выходу ECU из строя.


Использование диэлектрических подложек является обязательным .


Установить магниты на селектор :


Установить плату в корпус гирбокса

Установка системы в гирбокс : есть 2 варианта для АК-систем :

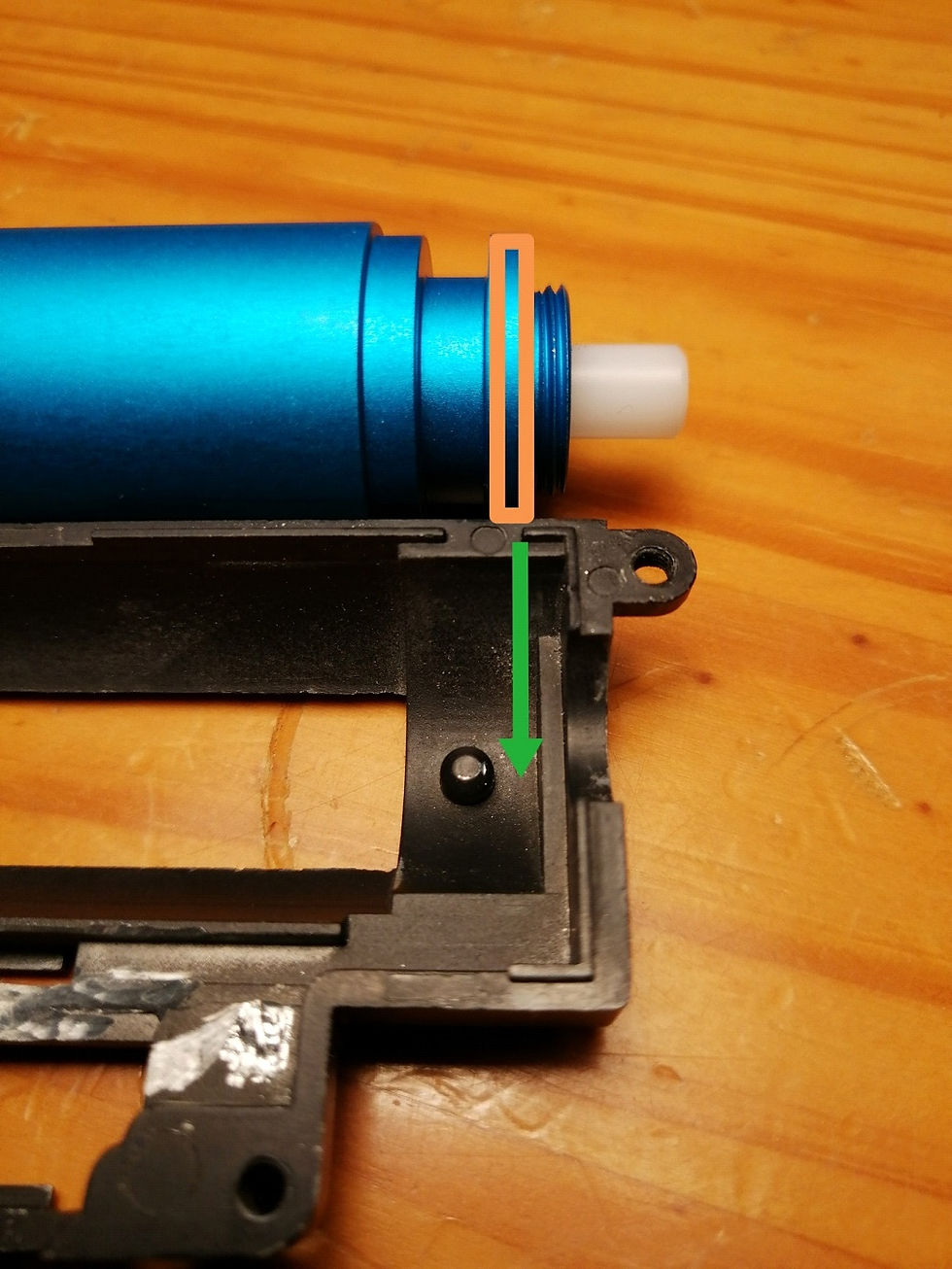

  1. профрезеровать или дремелем убрать лишнее мясо в гирбоксе чтобы поместилась резьба , предназначенная для гайки.


2. Обрезать резьбу и установить на штатное место без доработки гирбокса



Уложить провода и микролайн. Избегать заломов и замятий микролайна, так как они существенно ухудшают показатели стрельбы.



Настройка платы системы.


С помощью приложения на смартфоне под управлением android.
